熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。

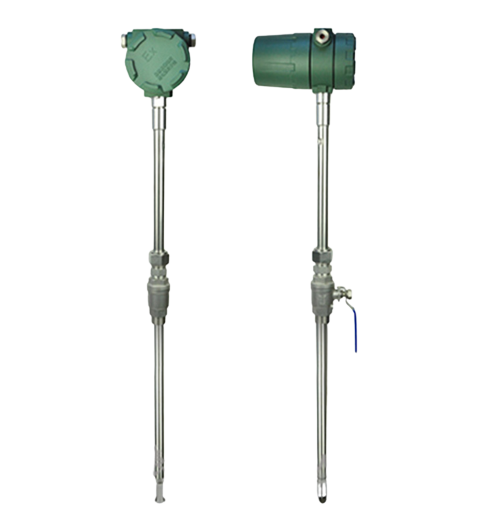

       插入式熱式氣體質量流量計可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，然后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。

       插入式熱式氣體質量流量計適用管道直徑：DN32～6000mm。

       插入式熱式氣體質量流量計優勢特點:

       01、無需壓力溫度補償，直接測量氣體質量流量，組成簡單，出現故障概率小。

       02、量程比寬（大于100:1），裝卸方便，使用簡便。

       03、快速響應，精度高，無活動部件，結構堅固，抗振動。

       04、靈敏度高，尤其適合于大管徑、低流速的流量測量。

       05、現場顯示，信號輸出，上下限報警等。

       06、可應用于高溫場合和腐敗環境中。

       插入式熱式氣體質量流量計技術參數:

       插入式熱式氣體質量流量計可應用領域：

       氧氣、氮?dú)狻錃狻⒙葰饧岸嘟M分氣體測量。高爐煤氣、焦?fàn)t煤氣測量。煙道氣測量。沼氣、水處理中的曝氣和氯氣測量。壓縮空氣測量。天然氣，液化氣，火炬氣，等氣體流量測量；電廠高爐的一次風、二次風流量測量；礦井下通風或排風系統流量測量；燃?xì)膺^程中空氣流量測量；煙囪排出的煙氣流量(速)測量(CEMS)；煅燒爐煙道氣流量測量；水泥、卷煙、玻璃廠生產過程中氣體流量測量；溶劑回收系統中氣體流量測量；半導體芯片制作過程中氣體流量測量；啤酒生產過程中二氧化碳?xì)怏w流量測量；加熱通風和空調系統中的氣體流量(速)測量；燃煤鍋爐中燃燒氣體流量測量；礦井下通風或排風系統中流量(速)實時檢測。

       熱式氣體質量流量計選型：

       介質溫度。熱式氣體質量流量計基于熱擴散原理設計而成，流量計的探針是根據被測介質溫度來決定探針加熱溫度的，一般探針加熱溫度比介質溫度高50度。由此可以看出，流量計在正常測量時要求被測介質溫度較為恒定，此時加熱電流與介質流量成比例關系；

       介質成分。熱式氣體質量流量計幾乎可測量所有單一氣體介質（乙炔除外），但是在實際測量中有不少混合氣體需要測量，此時選用熱式氣體質量流量計時，就對混合氣體萬分有要求。所有氣體流量儀表標定時均用空氣來作為被測介質，單一介質時可查得出標準的轉換系數。然而混合氣體需要根據現場時間被測介質成分百分比來折算轉換系數，但是當測量時介質成分發生變化，則會增大流量計測量誤差；

       壓力。熱式氣體質量流量計不建議在高壓工況環境下使用。熱式測量的重要的一點就是介質的攜熱量，當現場的壓力過高時，單位體積內介質的攜熱量很大，在壓縮系統與反應速率的雙重影響下，使得流量計的測量值將會小于實際使用時，因此建議熱式氣體質量流量計在4.0Mpa以內使用。

       高溫。測量高溫介質意味著傳感器的耐溫更高，同時測量高溫介質時整機電路耗電功率增大，現階段熱式氣體質量流量計可耐高溫*400度，可滿足絕大多數現場要求。

       插入式熱式氣體質量流量計安裝事項：

       1、插入式熱式氣體質量流量計安裝：將儀表傳感器桿上的止退螺母松掉，使腔式聯接螺母可以沿傳感器桿滑下傳感器護線套，使護線套徹底縮入腔式聯接螺母中；

       2、將腔式聯接螺母擰緊于專用型閘閥上（需要在他們中間改裝密封墊片）；

       3、開啟專用型閘閥，將傳感器桿壓進管路，直到止退螺母可以與腔式聯接螺母卡緊；

       4、旋轉感測器桿，使標識點能與物質流動性方位同方向，卡緊止退螺母；

       5、變更顯示器方位；假如顯示器的方位不可以達到當場表明視角的規定，能夠變更顯示器的方位，表明表頭可在水準6個方位上旋轉，變更方式是：斷開開關電源，開啟轉換器前蓋，斷掉傳感器與轉換器聯線（2組共4根或3組6根，組和組中間不可以交換，同一組二根線可交換），松掉表頭法蘭盤（旋掉6顆M6的內六角螺栓），這時可旋轉轉換器（不必讓轉換器墜落），直至觀察便捷，再次固定不動法蘭盤，并聯接傳感器與轉換器聯線,蓋緊轉換器前蓋，接入開關電源。
